在“雙碳”背景下，把太陽能轉化為電能的光伏產業高速發展，單晶硅太陽電池則是其中的主力軍，在光伏市場的占有率已上升到95%以上。
之所以如此炙手可熱，是因?yàn)閱尉Ч栌刑鄡?yōu)點。其一，硅元素是地球上含量最高的半導體元素，材料根本不缺；其二，成本較低；其三，硅片、單晶硅、太陽電池等很多工藝已在傳統半導體領域非常成熟，可直接借鑒。
然而事無完美，單晶硅太陽電池有一個嚴重的缺陷。它很“脆弱”，在力學上，稍微給它一個彎曲的應力，或者在運輸過程中有振動，都可能導致其直接碎掉。這也使得單晶硅太陽電池的應用場景非常有限。
來自中國科學院上海微系統與信息技術研究所（以下簡稱上海微系統所）的科研團隊成功開發出柔性單晶硅太陽電池，實現了里程碑式的跨越。5月24日23：00，這篇研究論文在《自然》上在線發表，并被選為了當期的封面。這也是距單晶硅太陽電池發明69年以來，第一篇發表在《自然》的純單晶硅太陽電池長篇研究論文。
從“V”到“U”，實現力學性能的蛻變
把單晶硅太陽電池做成柔性的，哪里需要貼哪里，是業界許多人的理想。
在學生時期，該論文第一作者、上海微系統所副研究員劉文柱就考慮過這個問題。但真正刺激他堅定信心去做這件事情，是因?yàn)樵诙啻螌W(xué)術會議上，總能聽到一種聲音“我們的薄膜電池可以非常柔，而單晶硅太陽電池難以實現這點。”
為了把不可能變?yōu)榭赡�，劉文柱和合作者開啟了漫漫實驗路。
硅太陽電池原本是一個平面，反光嚴重，為了提升其發電效率，就必須要減少光反射。常用的做法是把硅片放在化學溶劑里處理，表面就會出現很多金字塔形狀的微米結構。當光照過來時，會在這些結構上來回反射，使得大多數光能進入到硅片里，對發電做出貢獻。
“我們發現，在金字塔與金字塔的交界處是非常尖銳的‘V’字型溝槽，在這個地方稍微加一個力，就會萌生裂痕。從此處著手，或許能改變硅片脆弱的靈魂。”劉文柱在接受《中國科學報》采訪時說。
研究團隊把硅片做了一個簡單的化學處理，通過各向同性化學腐蝕或者等離子體處理，把“V”字形溝槽變成了“U”字型。“這種做法讓彎曲應變能夠有效分散，有效抑制了應變斷裂行為，提升了硅片的柔韌性。”該論文通訊作者、上海微系統所研究員狄增峰介紹。
但剛按下了這頭，又翹起了那頭。力學性能雖得到了優化，但反光也有所增加，發電效率大打折扣。如何讓力學性能與發電效率兩者兼得，這讓大家十分苦惱。
研究團隊打算從硅片碎裂的全部細節中尋找突破口。這就需要一臺一秒可以連續拍100萬張照片的超高速相機。劉文柱把樣品寄給了曾經同在阿卜杜拉國王科技大學流體力學團隊的師弟楊自強。楊自強用超高速相機把硅片在彎曲應力下斷裂的過程全部呈現了出來。
“我們看到，所有硅片在彎曲應力下的斷裂，都是從邊緣開始。這說明，最邊緣區域是硅片的‘力學短板’。”劉文柱表示，“那么，我們只需要處理整個大硅片邊緣很小的區域，問題就可以迎刃而解。”
對此，研究團隊創新地開發了邊緣圓滑處理技術。他們將幾十個、幾百個或者更多的硅片摞在一起，結合等離子體腐蝕法，能將硅片邊緣的表面和側面尖銳的“V”字型溝槽處理成平滑的“U”字型溝槽。

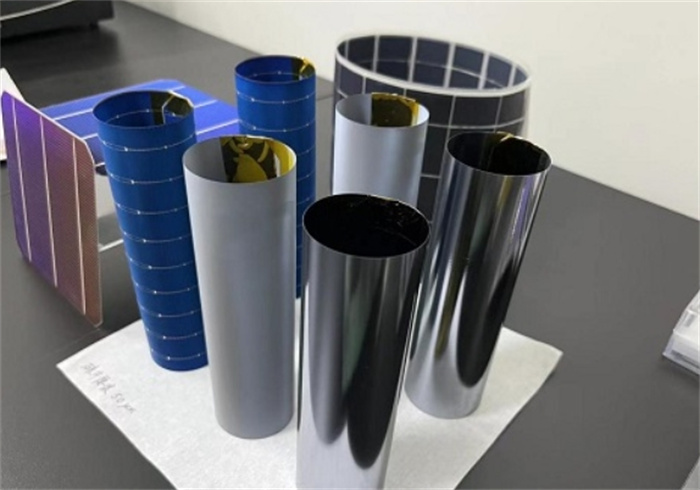

該結構設計方案可以顯著提升硅片的“柔韌性”，60微米厚度的單晶硅太陽電池可以像A4紙一樣進行折疊操作，最小彎曲半徑達到5毫米以下；也可以進行重復彎曲，彎曲角度超過360度。
“由于圓滑策略僅在硅片邊緣實施，基本不影響太陽電池的光電轉化效率，同時能夠顯著提升太陽電池的柔性，未來在空間應用、綠色建筑、便攜式電源等方面具有廣闊的應用前景。”該論文通訊作者、上海微系統所研究員劉正新表示。
證據充分，令審稿人心服口服
1954年，美國貝爾實驗室的研究者就發明了單晶硅太陽電池，利用單晶硅晶圓實現了太陽光能轉換成電能的突破，并成功用于人造衛星。
之后的69年里，《自然》上都沒有發表過單晶硅太陽電池的長篇研究論文。所以當這篇文章投給期刊編輯時，令他們眼前一亮，文章很快進入送審環節。
在第一輪審稿環節，一位審稿人給出了很高的評價，認為“這是未來光伏領域的突破性發現”，另一位審稿人雖然沒直接拒稿，但提出了很多細節問題。
“可能我的英語寫作不太好，感覺第二位審稿人沒有完全看懂文章，后來我針對他提出的問題，掰開揉碎了一點點給他解釋。”劉文柱說。
在第二輪審稿時，這位審稿人寫道“無論從哪個角度來說，這項工作本身是一流的，發表在《自然》上是公平的。”
文章投出去后，相關的宏觀力學實驗仍在進行著，在文章送審還未收到反饋意見的時候，研究團隊又得到了新的進展，用三點彎曲法去測試單晶硅太陽電池的力學性能，并計算其理論極限能到多少。
在審稿人都未提出補實驗的情況下，他們把后期獲得的研究進展加到文章里，形成了充分的證據，令審稿人心服口服。文章從2022年8月24日投出，歷時5個月就被原則性接收�？蔀槭裁粗钡浆F(xiàn)在文章才上線呢？
“都是圖惹的禍！”劉文柱說，“以前我也沒投過這么好的期刊，就一年多以前投過《自然》，但被拒了。我對于做圖沒什么經驗，做出的圖都很難看，在文章通知被接收后，又經歷了5輪細節修改。”
對于最終能被選為當期的封面，劉文柱實感意外，在他看來，《自然》的封面設計競爭非常激烈。“當時也不懂繪畫，沒有審美意識，我就一直思考柔性的概念將來能用在哪里，恰好看到街邊的路燈，就直接拍了下來。然后把單晶硅太陽電池卷曲貼在路燈桿上，再做一點朦朧的效果突出路燈，就兩三個簡單的元素，但整個畫面簡單明了。”
撬動巨大的柔性光伏市場
一項技術是否可靠需要多方驗證。研究團隊不僅做出了單晶硅太陽電池，還考慮了很多后端的事情，把單晶硅太陽電池柔性組件送到第三方進行測試。
“江蘇有一個公司專門做高鐵外殼振動測試，我們把做出的一平方米左右的柔性組件送去測試，將組件四周固定在底板上，讓中間懸空，振動測試開始后，組件會像席子一樣上下抖動。”劉文柱說。
在如此嚴酷的測試環境下，他們測了18000個周期，柔性組件的功率分毫未損。
除了這個測試外，研究團隊還做了更“狠”的操作。光伏的國際標準是IEC標準，也就是說光伏材料必須滿足在零下40℃到85℃間運行20年或25年，性能衰減不超過15%。
“我們做的實驗比國際標準還嚴苛，讓單晶硅太陽電池在零下70℃到85℃間連續循環120個小時，結果發現功率衰減很小。”劉文柱介紹。
這就是硅好的一面，性能十分穩定。劉文柱表示，多模電池雖然很薄，柔韌性很好，但它是多晶結構。在微觀顯微鏡下看，它是由一個個晶粒拼起來的東西，這意味著每一個晶粒與相鄰的晶粒間都存在一個晶界，如果你把它來回彎曲折疊，晶界就會形成力學上的摩擦，導致性能衰減。
“現在，我們做出了柔性單晶硅太陽電池，整個大硅片無論如何彎曲都能恢復如初，它沒有晶界、沒有摩擦，哪怕折疊1000次，功率也沒有絲毫衰減，使用壽命會很長。而這些都是多晶電池很難實現的。”劉文柱說。

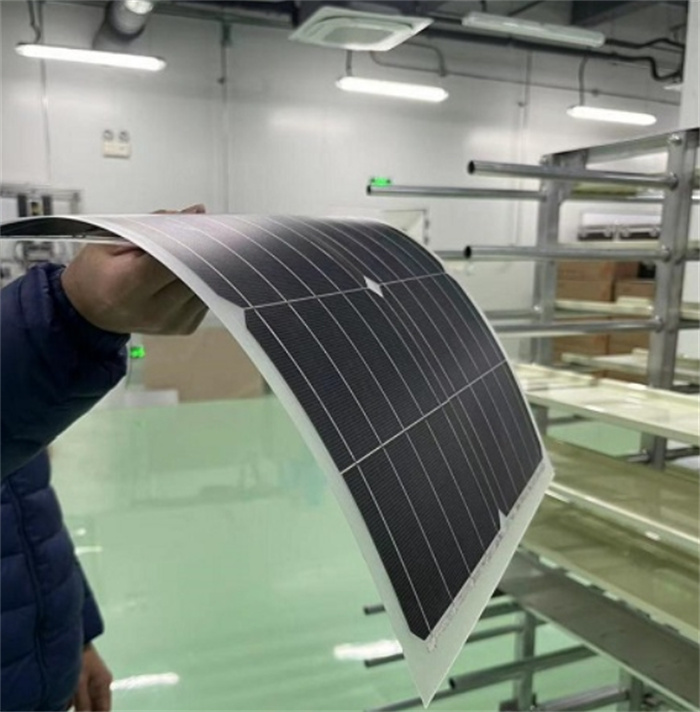

該研究在量產線驗證了批量生產的可行性，為輕質、柔性單晶硅太陽電池的發展提供了一條可行的技術路線。研究團隊開發的大面積柔性光伏組件已經成功應用于臨近空間飛行器、建筑光伏一體化和車載光伏等領域。
劉文柱表示，柔性單晶硅太陽電池將來會應用于更多場景，比如在路燈、可穿戴電子、移動通訊、航空航天等領域具有很好的發展空間，或能撬動巨大的柔性光伏市場。
